WBT-0110 Cu nextgen RCA-connector | Verguld puur koper | Analoog & digitaal 75 Ω | Kabel tot Ø 9 mm | Set van 4

WBT-0110 Cu nextgen: puur koperen contacten voor analoog en digitaal

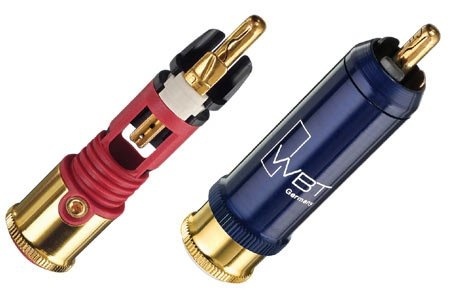

De WBT-0110 Cu nextgen is een RCA-connector voor het afmonteren van hoogwaardige analoge interlinks en digitale 75Ω-coaxkabels. Hoogzuivere koperen contacten, nikkelvrije vergulding en een vergrendelbaar klemmechanisme vormen de basis voor een duurzame signaalverbinding. Deze uitvoering wordt geleverd als set van vier connectoren in een showcase.

Nextgen: aandacht voor het signaalpad

Bij de nextgen-constructie zijn de elektrische contacten en de mechanische ondersteuning zorgvuldig van elkaar gescheiden. De contactgeometrie is ontwikkeld om ongewenste wervelstromen te beperken. Dat zijn stromen die door wisselende magnetische velden in geleidende onderdelen kunnen ontstaan en het oorspronkelijke signaal kunnen beïnvloeden.

Klankmatig is het uitgangspunt het behoud van fijne details, natuurlijke uitklank en de onderlinge plaatsing van stemmen en instrumenten. De connector is daarmee bedoeld voor een zo onbeïnvloed mogelijke overdracht, zonder bewust warmte of extra helderheid toe te voegen. Hoe groot een hoorbaar verschil is, hangt mede af van de kabel, de montage en de bestaande verbinding.

Puur koper met nikkelvrije vergulding

De contactelementen zijn vervaardigd uit hoogzuiver koper. De goudlaag beschermt het contactoppervlak tegen oxidatie, zonder een nikkeltussenlaag toe te passen. Zo combineert de WBT-0110 Cu de hoge geleidbaarheid van koper met een beschermd contactoppervlak voor langdurig gebruik.

Vergrendelbare aansluiting op de RCA-bus

Door de klemhuls aan te draaien, wordt het buitencontact stevig op de RCA-bus geklemd. De tweedelige huls voorkomt dat de contactelementen tijdens het vastzetten worden verdraaid. De gesleufde middenpen zorgt voor een verend contact met de binnenzijde van de aansluiting. Deze constructie is gericht op een lage overgangsweerstand en een stevige passing.

Geschikt voor analoge interlinks en digitale S/PDIF-kabels

Gebruik de WBT-0110 Cu voor analoge RCA-verbindingen, bijvoorbeeld tussen een DAC en versterker, of voor een digitale coaxiale S/PDIF-verbinding. De connector heeft een karakteristieke impedantie van 75 Ω en een opgegeven bandbreedte tot 1 GHz. Kies voor een digitale verbinding ook een passende 75Ω-coaxkabel: de connector alleen bepaalt niet de impedantie van de complete kabel.

Montage en geschikte kabelmaten

De kabelinvoer is geschikt voor een buitendiameter tot 9 mm. De geleiders worden gesoldeerd; de WBT-datasheet vermeldt daarnaast krimpmontage met 2,8mm-vlakstekkerhulzen als mogelijkheid. Er is geen schroefklem voor de elektrische aansluiting. De Torx-schroef klemt de kabelmantel vast en ontlast daarmee de aansluitingen bij trekkracht op de kabel.

Technische specificaties

• Model: WBT-0110 Cu nextgen.
• Type: RCA-/cinch-kabelconnector, male.
• Toepassing: analoge audio en digitale coaxiale S/PDIF-verbindingen.
• Karakteristieke impedantie: 75 Ω.
• Bandbreedte: tot 1 GHz.
• Contactmateriaal: hoogzuiver koper.
• Contactafwerking: nikkelvrij verguld.
• Maximale kabelbuitendiameter: 9 mm, inclusief mantel.
• Maximale geleiderdiameter / aderdoorsnede: niet gespecificeerd door WBT.
• Geleidermontage: solderen; krimpmontage met 2,8mm-vlakstekkerhulzen eveneens vermeld in de datasheet.
• Schroefmontage van de geleiders: nee.
• Trekontlasting: schroefbevestiging met Torx T6.
• Vergrendeling op de RCA-bus: tweedelige klemhuls.
• Kleur: zwart.
• Afmetingen connector: 51 mm lang, buitendiameter 13,6 mm.
• Leveringsomvang: vier connectoren in showcase.

Kort samengevat

• Puur koperen, nikkelvrij vergulde contacten in een nextgen-constructie.
• Geschikt voor analoge interlinks en digitale 75Ω-coaxkabels tot Ø 9 mm.
• Vergrendelbare RCA-aansluiting met afzonderlijke trekontlasting voor de kabel.
