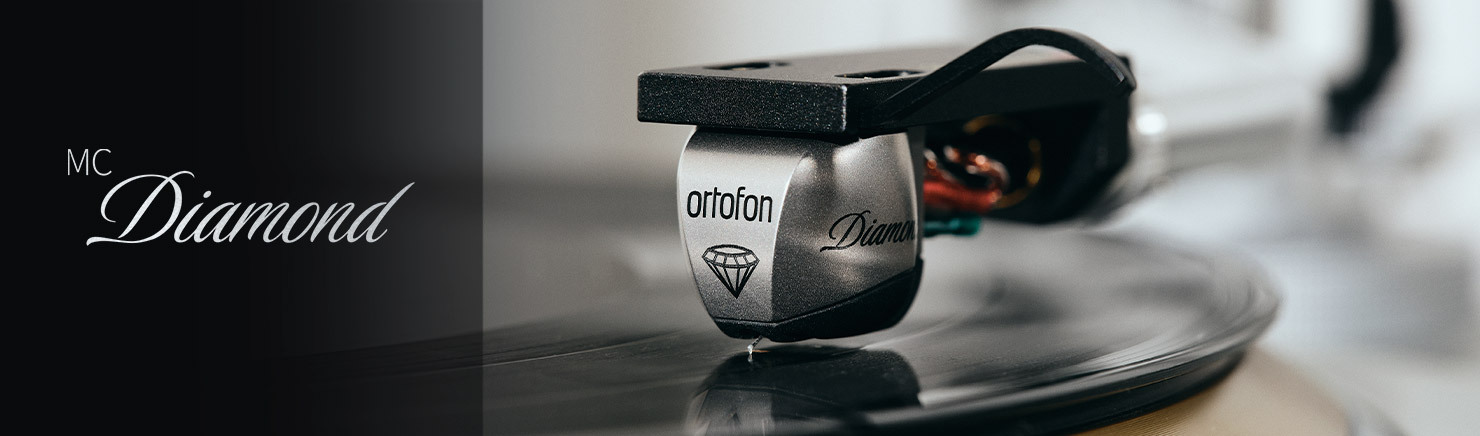

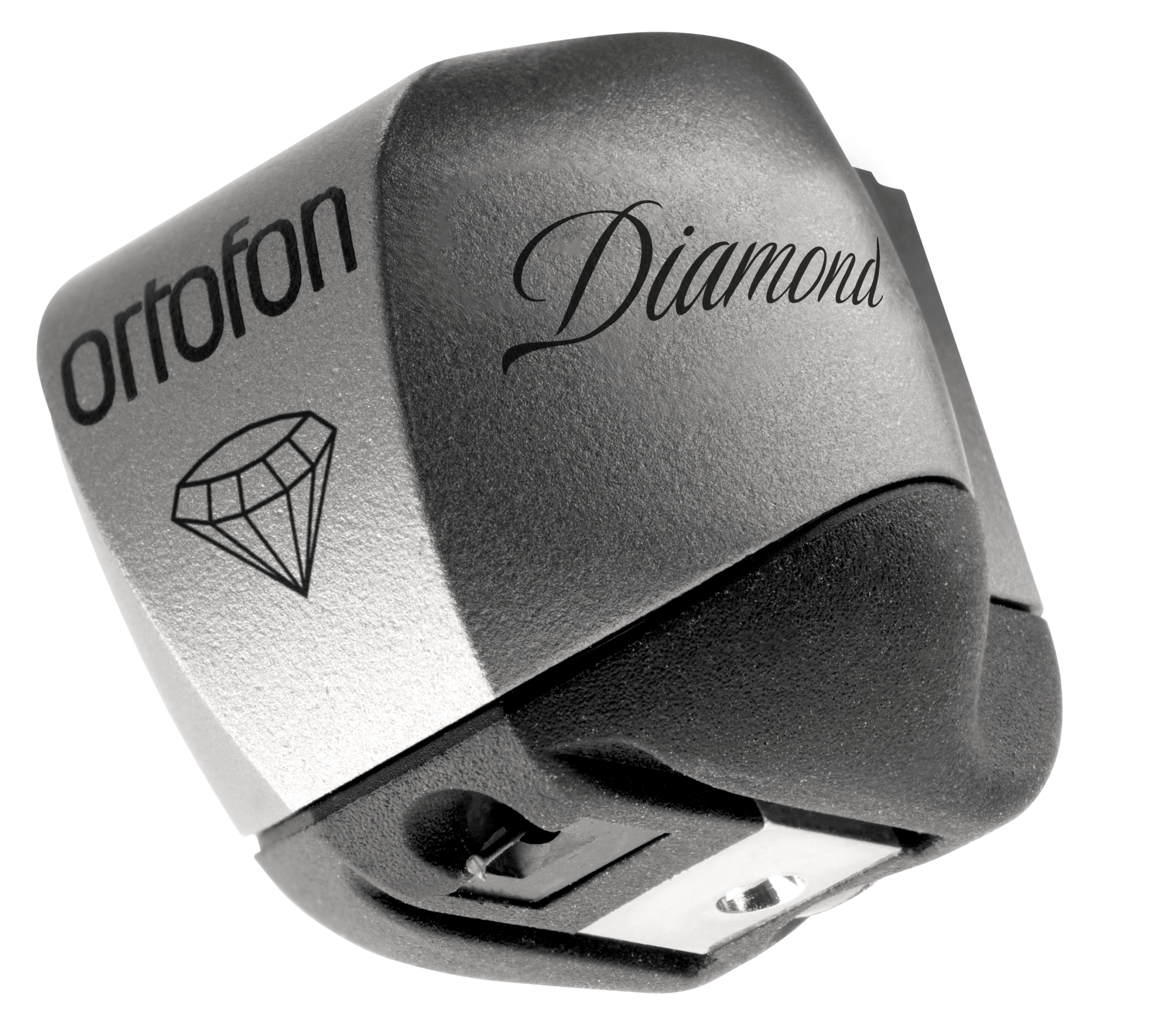

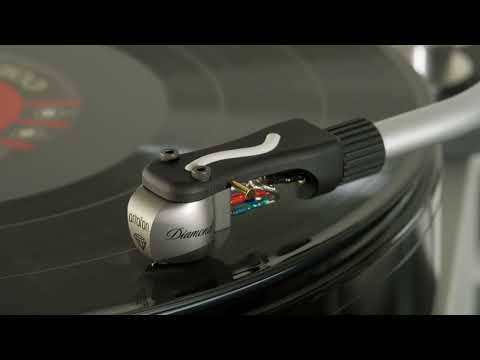

Ortofon MC Diamond Moving Coil (MC) element | Massieve diamantcantilever | Titanium SLM-behuizing

De Ortofon MC Diamond is een high-end Moving Coil element met een Replicant 100 diamantnaald, massieve diamantcantilever en titanium SLM-behuizing. De combinatie van een geoptimaliseerd magneetsysteem en nauwkeurig afgestemde ophanging is gericht op een transparante, dynamische vinylweergave met veel detail en ruimtelijke diepte.

Waarom de Ortofon MC Diamond?

De MC Diamond is ontwikkeld als een compleet afgestemd systeem: naald, cantilever, generator en demping werken samen om de informatie uit de plaatgroef te behouden. Het niet-magnetische anker draagt de spoelen zonder zelf het magneetveld door zijn beweging te veranderen. De spoelen zijn gewikkeld met hoogzuiver koperdraad.

Replicant 100 diamant en massieve diamantcantilever

De Replicant 100 heeft een smal, lang contactvlak dat de vorm van de oorspronkelijke snijbeitel benadert. De massieve diamantcantilever vormt een zeer stijve verbinding tussen deze naald en de generator. Deze combinatie ondersteunt een precieze aftasting en overdracht van fijne groefmodulaties.

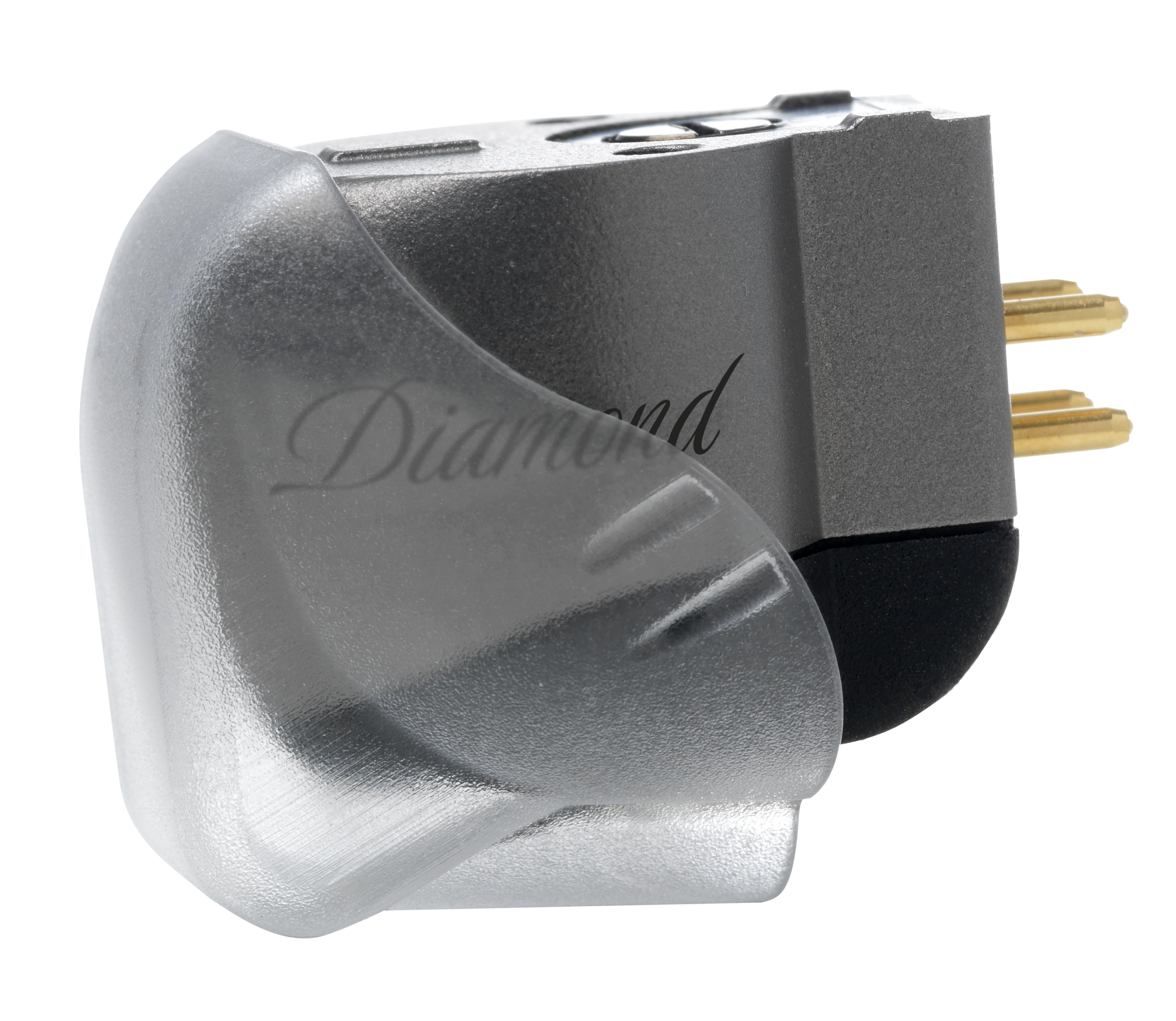

Titanium SLM-behuizing

De titaniumbehuizing wordt vervaardigd met Selective Laser Melting. Fijne metaaldeeltjes worden met een laser laag voor laag samengesmolten, waardoor de vorm en materiaalverdeling nauwkeurig kunnen worden bepaald. Deze constructiemethode combineert een hoge stijfheid met interne demping en helpt ongewenste trillingen in het element te beperken. Zo krijgt het aftastsysteem een solide mechanische basis.

Verfijnde ophanging met Wide Range Damping

Het Wide Range Damping-systeem (WRD) gebruikt een zware schijf tussen twee rubberdempers met verschillende eigenschappen. Deze opbouw verdeelt de dempende werking over een breed frequentiegebied en helpt de beweging van het aftastsysteem te controleren.

Bij de MC Diamond is de rubberophanging verder ontwikkeld met Multi Wall Carbon Nanotubes (MWCNT). Dit rubbermengsel is bedoeld om de combinatie van veerkracht en demping te verbeteren en resonanties te beperken.

Klankkarakter van de Ortofon MC Diamond

De MC Diamond legt de nadruk op transparantie, snelle muzikale aanslagen en diepte in de opname. Het ontwerp is erop gericht kleine nuances te behouden en tegelijk grotere dynamische contrasten overtuigend weer te geven.

Positionering binnen de Ortofon Exclusive-serie

De MC Diamond staat boven de MC Verismo en onder de MC Vertex. Binnen deze drie modellen biedt de Verismo de stap naar een massieve diamantcantilever, werkt de Diamond de generator en ophanging verder uit en introduceert de Vertex een nieuw aftastsysteem met een eigen Vertex-naaldslijping. De Diamond neemt daarmee een positie in het hoogste segment in, onder het duurdere Vertex-model.

Verschil met de Ortofon MC Verismo

De MC Verismo deelt belangrijke uitgangspunten met de Diamond: een Replicant 100 diamantnaald, massieve diamantcantilever en titanium SLM-behuizing. Ook de Verismo gebruikt een ophanging met MWCNT-technologie. De stap naar de Diamond zit dus in de verdere uitwerking en afstemming van het complete element, waaronder het magneetsysteem, het niet-magnetische anker en de ophanging.

De Verismo heeft Aucurum-spoelen van gold-plated koper en een interne weerstand van 7 Ω. De Diamond gebruikt volgens Ortofons actuele specificaties hoogzuivere koperspoelen en heeft een interne weerstand van 6 Ω. Beide leveren 0,2 mV en spelen met een aanbevolen naalddruk van 2,6 gram.

Voor de toonarmkeuze is vooral het gewicht relevant: de Verismo weegt 9,5 gram, de Diamond 17,5 gram. De Verismo biedt daarmee een lichtere en voordeligere toegang tot diamantcantilevertechniek. De Diamond is de hoger gepositioneerde keuze voor wie verder wil investeren in generator en ophanging, met een toonarm die bij het hogere elementgewicht past.

Verschil met de Ortofon MC Vertex

De MC Vertex is binnen deze vergelijking het hoogste model. Hij gebruikt een nieuw ontwikkelde Vertex Diamond-naald met een radius van 4/110 µm, tegenover 5/100 µm voor de Replicant 100 van de Diamond. De kleinere aftastradius en het langere contactprofiel zijn gericht op een nog preciezere groefaftasting. De Vertex combineert dit met een lasergepolijste massieve diamantcantilever, hoogzuivere zilveren spoelen en een titanium SLM-constructie met DLC-coating.

Ook elektrisch verschilt de Vertex: hij levert 0,3 mV, heeft een interne weerstand van 19 Ω en vraagt een aanbevolen belasting van meer dan 100 Ω. Voor de Diamond zijn dat 0,2 mV, 6 Ω en meer dan 10 Ω. Een overstap vraagt dus ook om aandacht voor de instellingen van de phonovoorversterker.

De Diamond is de keuze voor wie de combinatie van Replicant 100, diamantcantilever en een vergaand geoptimaliseerde generator zoekt. De Vertex vormt de verdere stap naar Ortofons nieuwere naaldgeometrie en generatorontwerp, tegen een aanzienlijk hogere investering.

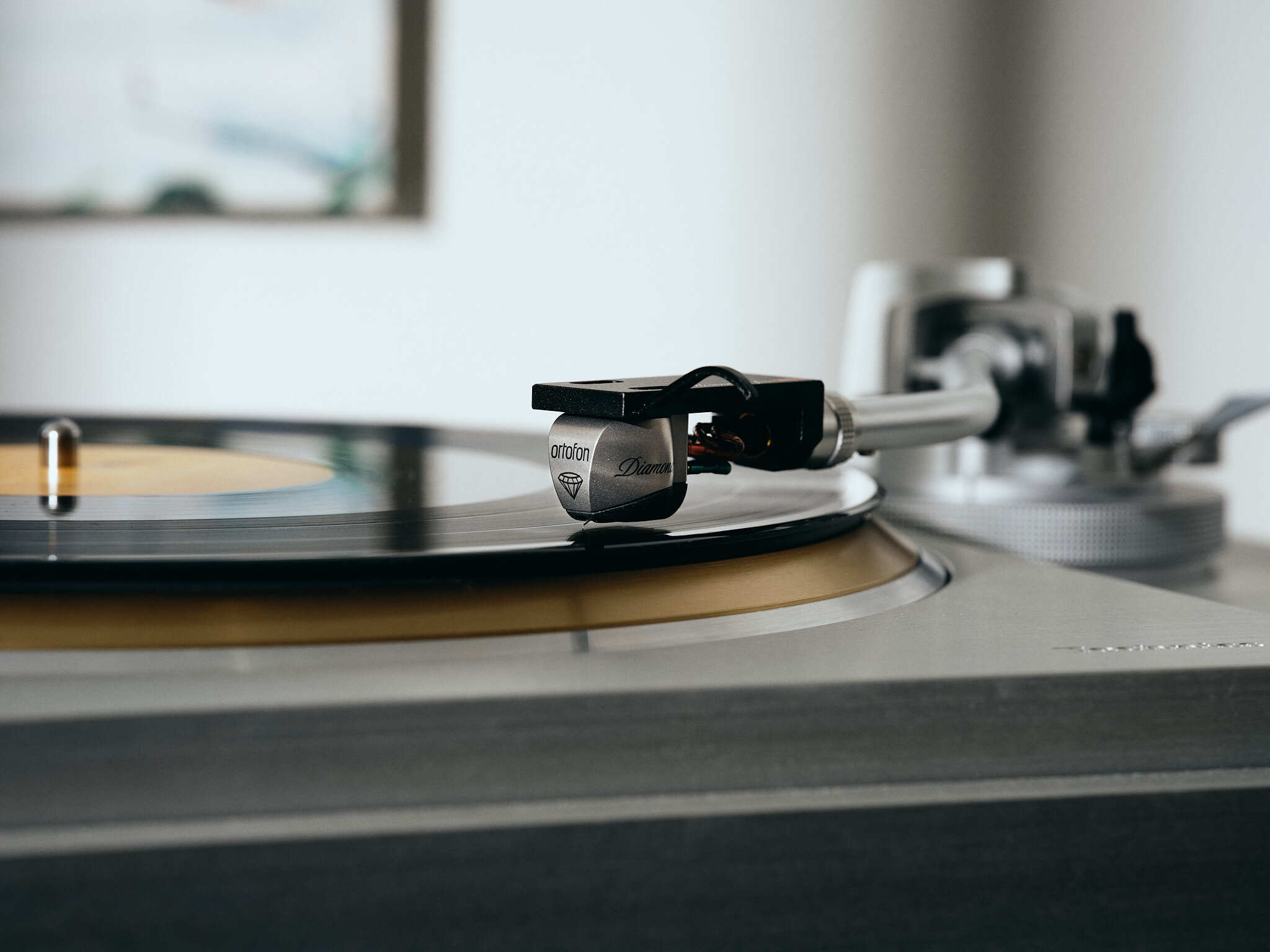

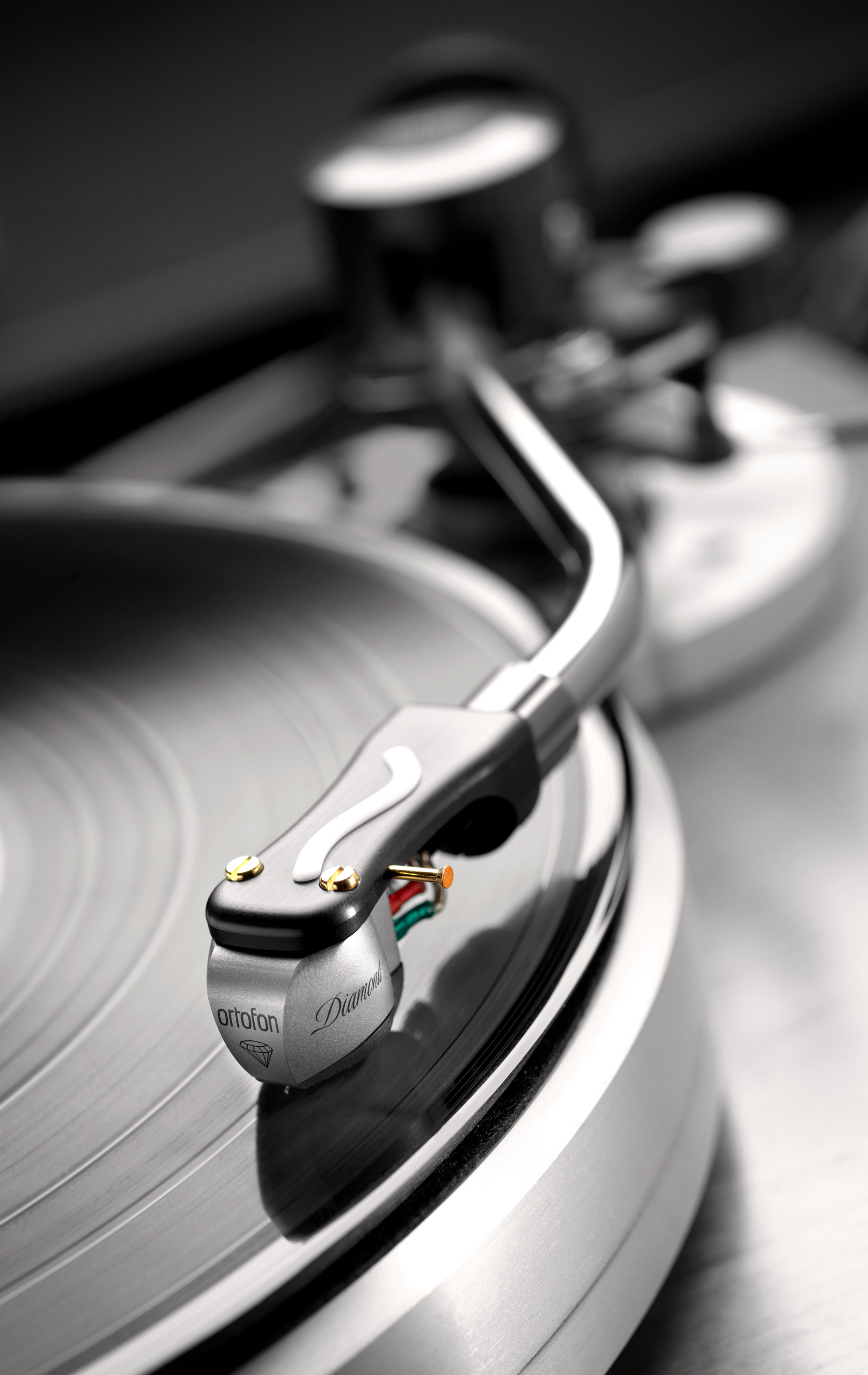

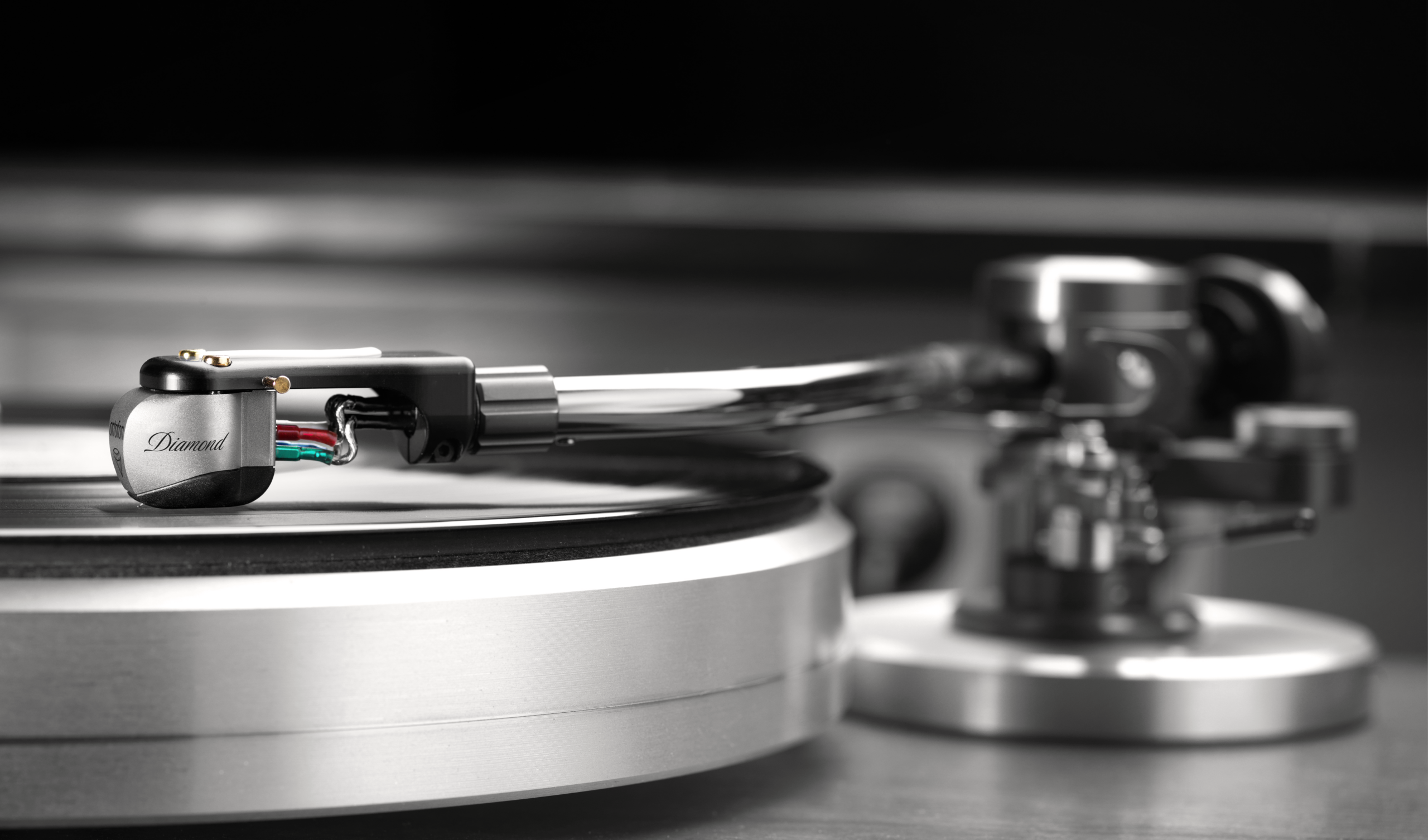

Toonarm, aansluiting en afstelling

Het elementgewicht van 17,5 gram vraagt om een toonarm en contragewicht die deze massa goed kunnen dragen en uitbalanceren. Controleer daarnaast de combinatie van effectieve armmassa en compliantie. Alleen de aanwezigheid van een standaard montageaansluiting is onvoldoende om de geschiktheid te bepalen.

Gebruik een phonovoorversterker met voldoende versterking voor een low-output MC-element van 0,2 mV, of een passende step-uptransformator met MM-phonotrap. Zorgvuldige uitlijning, armhoogte, azimuth en antiskating helpen de fijne naaldslijping optimaal te benutten.

Technische specificaties

• Type: low-output Moving Coil (MC) stereo-element
• Uitgangsspanning bij 1 kHz, 5 cm/sec: 0,2 mV
• Kanaalbalans bij 1 kHz: 0,5 dB
• Kanaalscheiding bij 1 kHz: > 25 dB
• Frequentierespons: 20 Hz – 20 kHz, ±2 dB
• Aftastbaarheid bij 315 Hz en aanbevolen naalddruk: 80 µm
• Dynamische laterale compliantie: 11 µm/mN
• Naaldtype: Ortofon Replicant 100 diamant
• Naaldradius (r/R): 5/100 µm
• Cantilever: massief diamant
• Spoeldraad: hoogzuiver koper
• Naalddrukbereik: 2,5–2,8 gram
• Aanbevolen naalddruk: 2,6 gram
• Aftasthoek: 23°
• Interne gelijkstroomweerstand: 6 Ω
• Aanbevolen belastingsweerstand: > 10 Ω
• Behuizing: titanium, vervaardigd met SLM-technologie
• Montage: standaard ½-inch
• Gewicht: 17,5 gram
• Kleur: zilver/zwart
• Leveringseenheid: per stuk
